#53 장비 안착을 위한 지지대 고정용 홀 타공 작업 Hole drilling for vehicle supports

안녕하세요^^

다이나믹공원 입니다.

오늘은 장비 지지대를 위한 홀 작업입니다^^



1 작 업 명  : 장비 지지대(베이스 플레이트) 고정용 홀(Hole) 현장 가공 작업

2 작업원인 :

• 제작 오류: 장비 지지대가 기초 결합할 고정 홀이 가공되지 않은 상태로 현장 납품됨
• 설치 불가능 해소: 베이스 플레이트에 정확한 규격의 구멍을 뚫어 기초 지반과의 견고한 결합 상태 확보



3 작업도구 :

• 타공/가공용: 마그네틱 드릴(또는 강력 충전 핸드 드릴), 초경 홀소(또는 철판용 하이스 비트), 센터 펀치, 망치
• 측정/마킹용: 버니어 캘리퍼스, 줄자, 케라키(스크라이버) 또는 네임펜, 수평대
• 냉각/마무리용: 절삭유(태핑유), 디버링 툴(디바링/면취기), 줄(파일)
• 안전 장비: 보안경, 작업 장갑(절단 방지), 방진 마스크, 귀마개



4 작업내용 :

1. 정밀 측정 및 마킹: 장비가 안착될 기초 앙카 볼트의 간격을 줄자로 정확히 측정하여 지지대 표면에 네임펜과 직각자로 크로스 라인을 마킹합니다.
2. 센터 펀칭: 드릴 비트가 미끄러지지 않도록 마킹된 중심점에 센터 펀치와 망치를 이용해 확실한 홈(가이드 팁)을 냅니다.
3. 예비 타공(선행 타공): 대구경 홀을 뚫기 전, 부하를 줄이기 위해 3~5mm 정도의 얇은 기리(드릴 비트)로 1차 가이드 구멍을 뚫습니다.
4. 본 타공 및 냉각: 규격에 맞는 초경 홀소나 비트를 장착하여 수직을 유지한 채 타공합니다. 이때 열 발생으로 인한 비트 파손을 막기 위해 절삭유를 지속적으로 투입합니다.
5. 디버링(면취) 마감: 구멍 가장자리에 돋아난 날카로운 금속 가시(버, Burr)를 디버링 툴이나 줄로 밀어내어 매끄럽게 다듬습니다.
6. 가조립 확인: 장비 지지대를 바닥 앙카에 끼워 부드럽게 들어맞는지 최종 간격을 확인합니다.

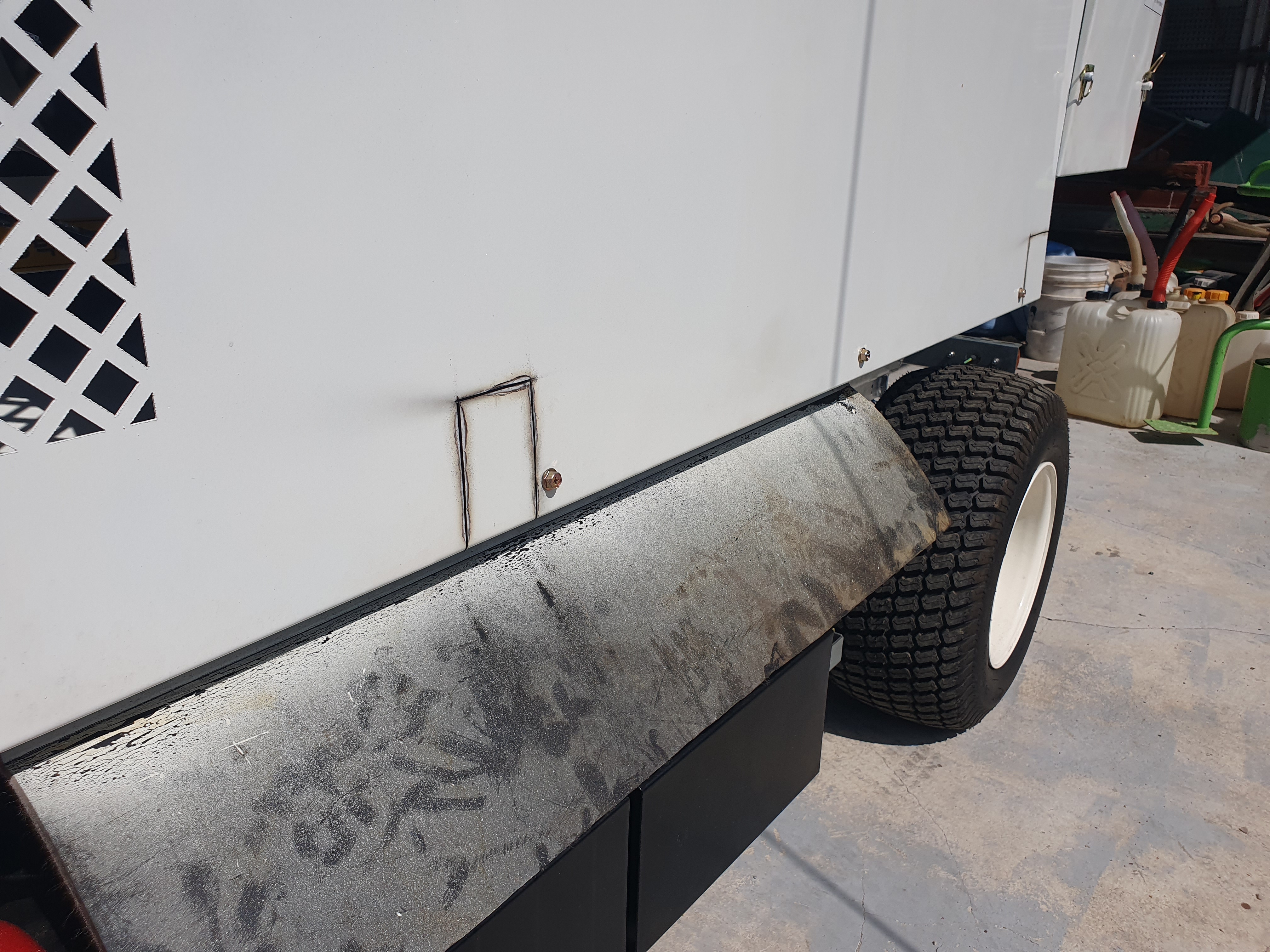

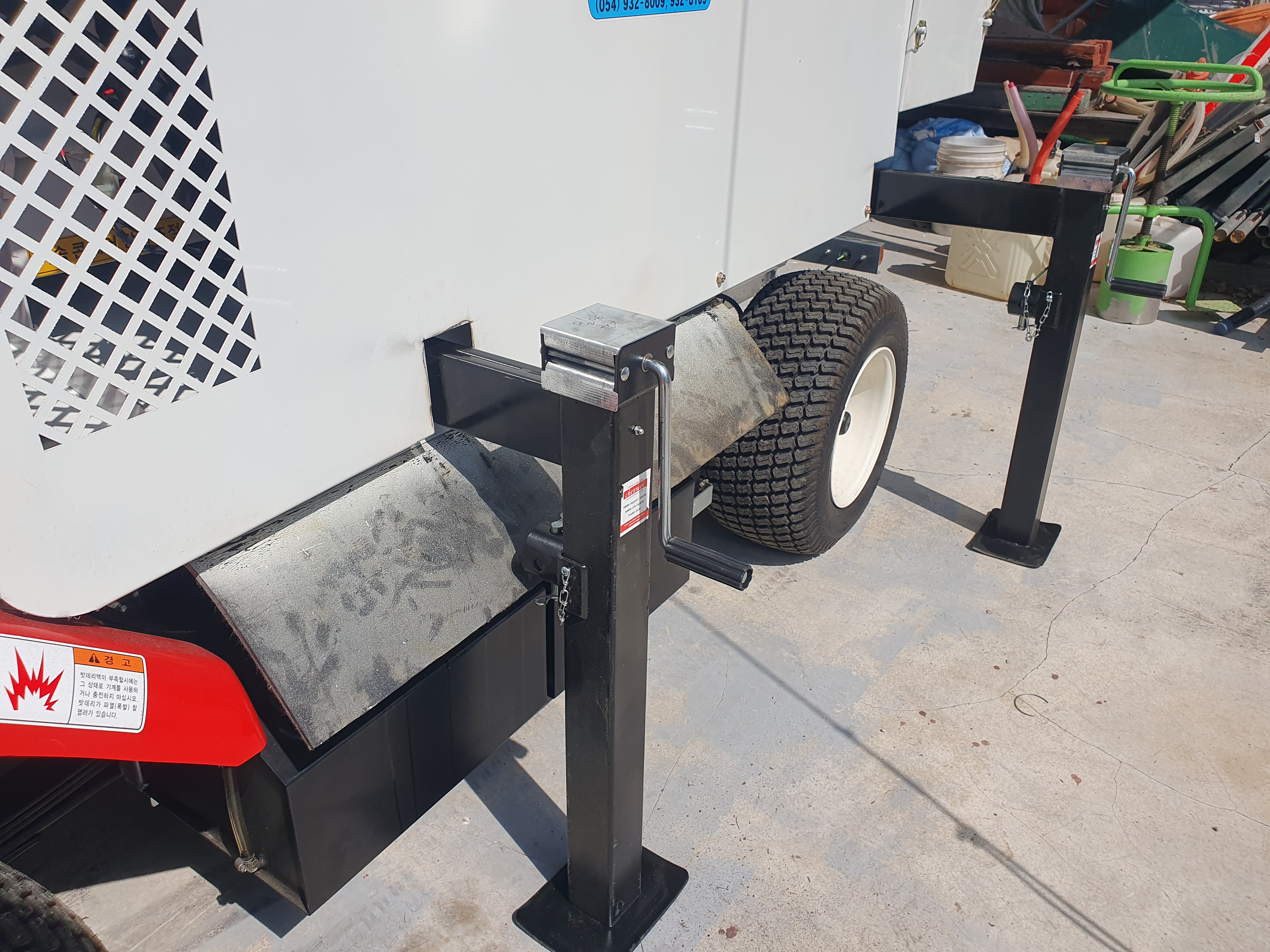

5 작업사진 : (전 중 후)



6  park-tip  :

• 두꺼운 철판을 뚫을 때 빨리 뚫으려고 드릴을 고속으로 회전시키면 비트 날이 순식간에 타버려서 뭉개집니다. '속도는 느리게(저속), 누르는 힘은 강하게(고토크)' 유지하면서 절삭유를 아낌없이 뿌려주어야 비트 손상 없이 깔끔한 홀을 얻을 수 있습니다.

7 안전 점검표

- 철판 타공 시 나선형으로 튀어 오르는 날카로운 철사(칩)로부터 눈을 보호하기 위해 보안경을 썼는가?

- 회전하는 드릴 척이나 비트에 장갑이 말려 들어가지 않도록 밀착력이 좋은 코팅 장갑을 착용했는가?

- 타공 중 철판이 드릴 회전력에 의해 함께 돌아가지 않도록 바이스나 클램프로 단단히 고정했는가?

-  타공 직후 구멍 주변의 버(Burr)를 맨손으로 만지지 않고 마감 도구를 이용해 정리했는가?



8 실무자 한마디

"공장에서 뚫어왔어야 할 구멍이 누락되어 있으면 현장에서는 맥이 탁 풀리기 마련입니다. 하지만 '이가 없으면 잇몸으로' 해내는 게 현장 실무자의 기술이죠. 철판 타공은 서두르면 100% 비트 날만 날려 먹습니다. 정성스럽게 펀칭하고, 절삭유 연기 펄펄 나는 것을 보며 지긋이 누르는 인내심이 필요합니다. 칼같이 들어맞는 구멍 사이로 앙카 볼트가 쏙 들어갈 때, 현장 가공만의 짜릿한 쾌감이 있습니다."
