안녕하세요^^
다이나믹공원 입니다.
오늘은 매립 우수관로 파손 구간 지반 침하(싱크홀) 긴급 복구공사입니다.입니다.
1 작 업 명 : 매립 우수관로 파손 구간 지반 침하(싱크홀) 긴급 복구작업
2 작업원인 :
- 관로 균열 및 누수: 매립된 우수관의 이음새나 노후 균열 부위로 우수가 누수됨
- 토사 유실: 누수된 물과 함께 주변을 받치고 있던 토사가 관로 내부로 지속해서 쓸려 들어감
- 공동(空洞) 현상: 지하에 빈 공간이 형성되면서 상부 하중을 견디지 못하고 보도 및 도로 노면이 가라앉음
3 작업도구 :
- 굴착 및 파쇄용: 굴삭기(소형 포클레인 - 필요시), 브레이커(뿌레카), 각삽, 괭이
- 보수 및 다짐용: 무수축 몰탈(또는 방수 시멘트), 콤팩터(진동 다짐기), 수동 다짐대, 미장 헤라
- 기초재: 골재(잡석), 양질의 토사 또는 마사토
- 안전용: 안전 휀스, 라바콘, 안전띠, 작업 안내판
4 작업내용 :
- 구역 통제 및 터파기: 싱크홀 주변으로 인근 통행을 전면 차단한 뒤, 싱크홀 주변의 약해진 지반을 브레이커와 삽으로 넓게 굴착합니다.
- 우수관 파손 부위 확인: 유실 원인이 된 매립 우수관의 이음새 균열이나 파손 부위를 찾아 흙과 이물질을 깨끗하게 닦아냅니다.
- 관로 보수(밀봉): 누수가 재발하지 않도록 파손된 관로 틈새를 고강도 무수축 방수 몰탈로 꼼꼼하게 메우고 밀봉합니다.
- 잡석 및 토사 채움: 보수 부위가 양생 되면 하부에 골재(잡석)를 깔아 기초를 다진 후, 양질의 토사를 30cm 두께로 나누어 채웁니다.
- 층상 다짐(핵심): 흙을 한 번에 다 채우지 않고, 한 층씩 채울 때마다 콤팩터로 강력하게 다짐 작업을 실시하여 지반 밀도를 높입니다.
- 표면 마감: 기존 노면의 높이에 맞춰 콘크리트 포장이나 보도블록을 재부설하여 평탄하게 마감합니다.

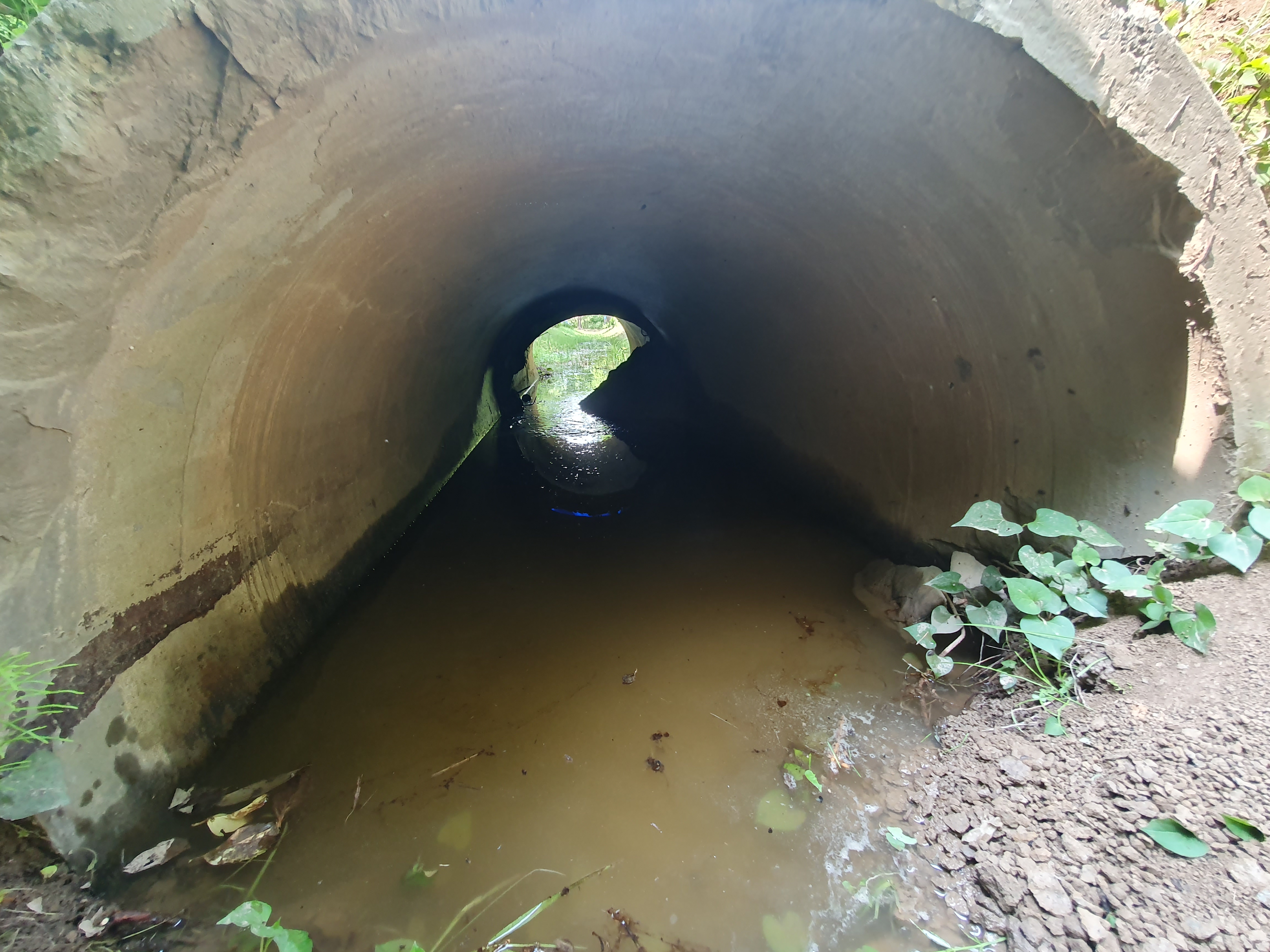

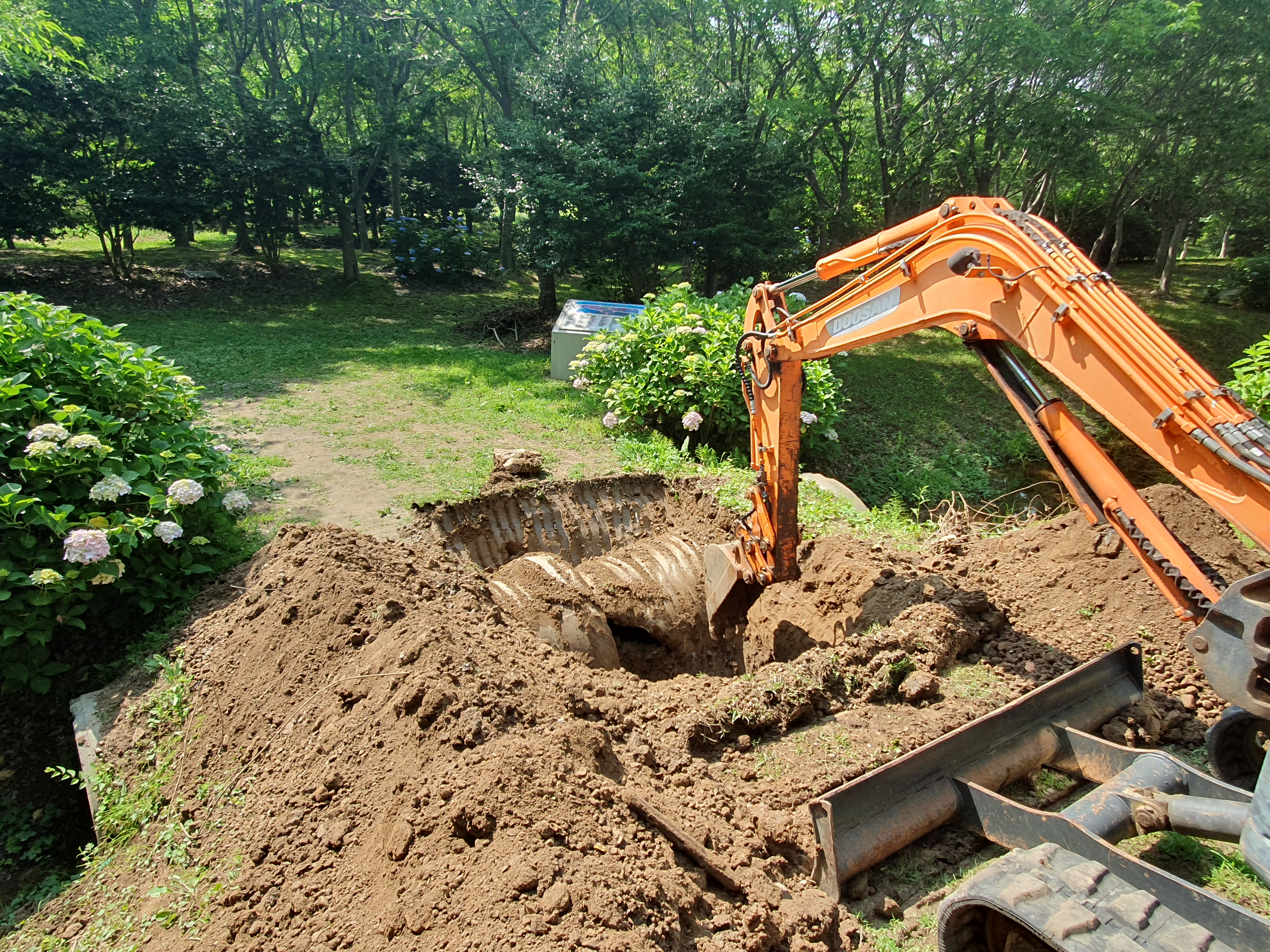

5 작업사진 : (전 중 후)
6 park-tip
-
- 아무리 기계로 땅을 다져도 지하 깊은 곳의 미세한 빈틈(공극)까지 메우기는 어렵습니다. 흙을 채우는 중간중간에 물을 충분히 뿌려주는 '수구다짐'을 병행하면, 진흙이 미세한 틈새까지 스며들어 들어가 훗날 지반이 다시 가라앉는 '2차 침하 현상'을 확실하게 막을 수 있습니다.
- "물 채움(수구다짐)을 병행하여 잔여 공극을 없애세요."
7 안전 점검표
굴착 작업 중 싱크홀 주변 벽면이 갑자기 무너져 작업자가 묻히는 협착 사고 위험은 없는가?
굴삭기나 브레이커 사용 시 인근 통신선이나 도시가스관 등 타 매설물을 건드리지 않았는가?
당일 마감이 어려울 경우, 야간 보행자가 추락하지 않도록 안전 휀스를 치고 경고등을 켰는가?
훗날 차량이나 사람이 밟았을 때 다시 꺼지지 않도록 규정된 층상 다짐을 준수했는가?
8 현장 이야기
"싱크홀은 눈에 보이는 구멍보다 지하에 숨겨진 빈 공간이 훨씬 넓기 때문에 첫 삽을 뜰 때 항상 긴장됩니다. 멀쩡해 보이는 바닥을 툭 쳤는데 푹 꺼지는 경우가 허다하거든요. 원인이 된 우수관의 구멍을 제대로 막지 않고 흙만 채우면 다음 비에 도루묵이 됩니다. 보이지 않는 지하 작업일수록 '기초를 매뉴얼대로 솔직하게' 시공하는 것만이 안전을 보장하는 유일한 길입니다."
