#109 스틸 그레이팅 위 철판 이격 보수작업(경우1) Repair work on the gap between steel plates on steel grating

안녕하세요^^

다이나믹공원 입니다.

오늘은 스틸 그레이팅 위 철판 이격 보수작업입니다.



1 작 업 명  : 스틸 그레이팅 위 미끄럼 및 빠짐 방지용 철판 재고정

2 작업원인 : 자전거 타이어 끼임 방지를 위해 용접된 철판이 진동과 하중으로 인해 이격되어 돌출 및 소음 발생

3 작업도구 : 고강도 결속선(철사), 망치, 펜치(니퍼), 철헤라
4 작업내용 : 현장 여건에 맞춘 '유연한 결속'과 '돌출부 제거'가 핵심입니다.

• 현상 분석: 용접 부위가 떨어진 철판은 자전거 통행 시 덜컹거리며 날카로운 단면을 노출해 타이어 파손 및 보행자 전도 위험을 가중함.
• 작업 전략:
  1. 표면 평탄화: 망치를 사용하여 들뜬 철판을 수평으로 두드려 그레이팅 면과 최대한 밀착.
  2. 이물질 제거: 철헤라를 이용해 철판과 그레이팅 사이의 흙과 잔여 용접 찌꺼기를 제거하여 밀착도 확보.
  3. 철사 결속: 용접 대신 고강도 철사를 다중으로 꼬아 그레이팅 살과 철판을 강력하게 압착. 이는 향후 진동 흡수에 유리하며 재보수가 용이함.
  4. 마무리 마감: 결속된 철사의 끝부분이 위로 솟아오르지 않도록 망치로 때려 틈새 안쪽으로 매립 처리.

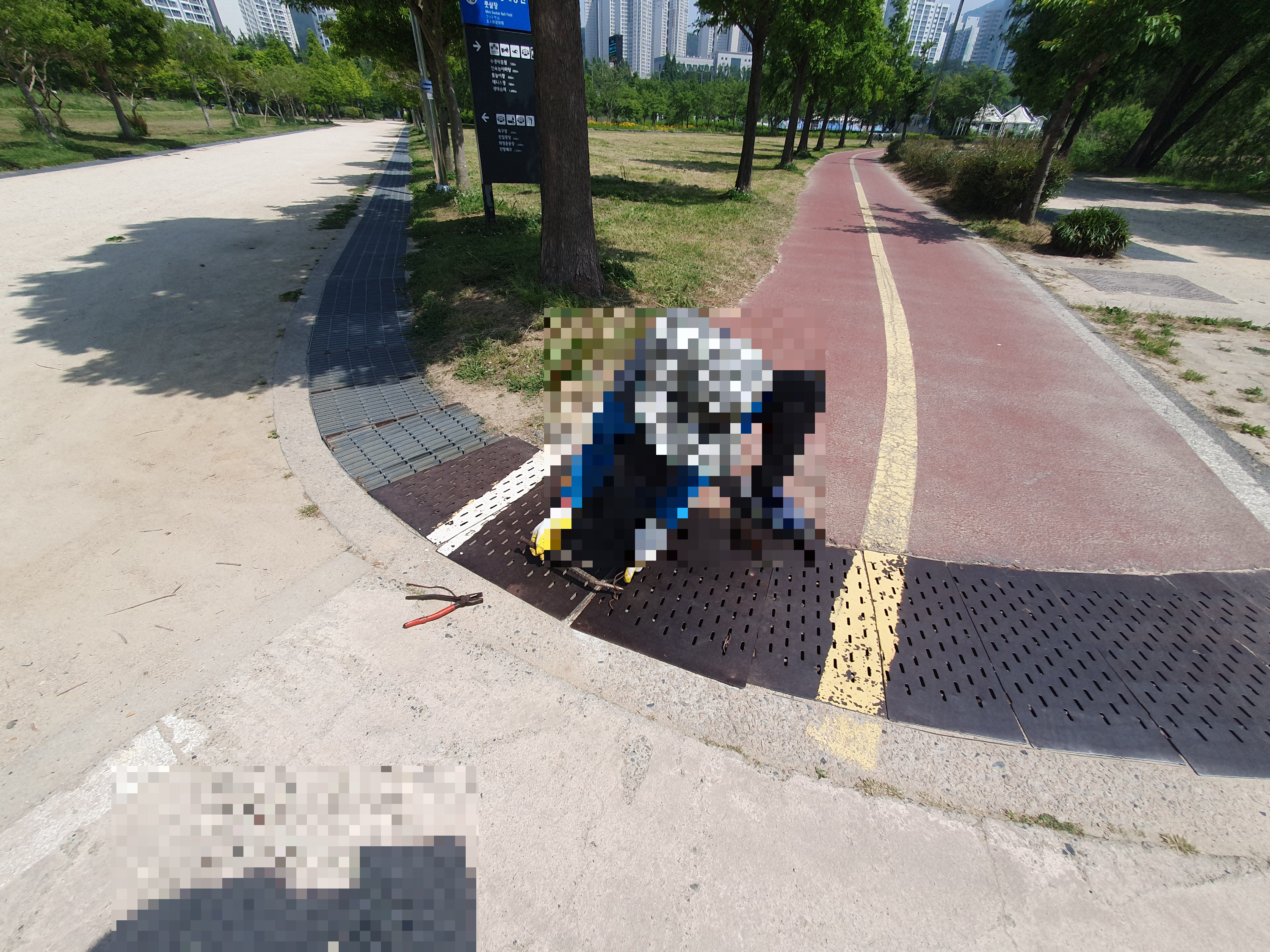

5 작업사진 : (전 후)



6 park-tip :

"때로는 용접보다 '결속'이 더 튼튼할 수 있습니다"

• 자전거 도로처럼 진동이 잦은 곳은 딱딱한 용접 부위가 피로 파괴로 다시 깨지기 쉽습니다. 굵은 연질 철사를 이용해 이중 매듭을 지어주면 진동을 흡수하면서도 장시간 견고함을 유지합니다.
• 철판 끝부분이 날카롭게 서 있다면 그라인더가 없을 시 망치로 모서리를 아래 방향으로 둥글게 굽혀주는 것만으로도 타이어 펑크 사고를 획기적으로 줄일 수 있습니다.



7 안전 점검표

- 자전거가 지나갈 때 철판이 들뜨거나 덜컹거리는 소음이 없는가?

- 결속된 철사 끝부분이 타이어나 보행자 발에 걸리지 않도록 매립되었는가?

- 철판이 정위치에 고정되어 자전거 타이어가 빠질 만한 틈이 차단되었는가?

- 발로 강하게 밀었을 때 철판의 위치 변동이나 철사의 풀림이 없는가?



8 실무 이야기
